KODAMA GLASS > ガラス棚専門店 > ブラケット壁面取付/内々仕様:フラットタイプ 詳細
ブラケット壁面取付/内々仕様:フラットタイプの詳細について
ブラケット壁面取付/内々仕様:フラットタイプをご希望なら、まずはお見積をご依頼ください
ブラケット/内々仕様:フラットタイプのFAX用紙はこちらから!! メールでのお見積・お問い合せはこちらから!!

ブラケットの内側にガラス棚を設置する方法です
ブラケットの上にガラスを載せるセイフティホルダー・
開き止めバーで落下防止します

当サイトでは、ガラスと金具をセットでご注文できるよう内容をまとめてご提案しています
セットでの販売以外にも「ガラスのみ」「金具のみ」のご注文にも対応しています
まずは、一度内容をご確認の上、送料も含めたお見積をさせていただければと思います
お問い合せ・お見積りのご相談はもちろん無料です
ご検討中の皆様からのお問い合せ・お見積りのご連絡をお待ちしております
ブラケット/内々仕様:フラットタイプのお見積・お問い合せはこちらから!!

カラーパターン
カラーパターンについて

チャンネルサポート及びブラケットは、全10色よりお選びいただけます
標準色はクローム(A)となります。価格帯別に(A → B → C → D)とAから順に高くなります

ブラケット10色
納期表/A:2~3日、B,C,D:8~10日
≪下記10色よりお選び下さい≫
ブラケット色見本
タイトル線
TOPへ戻る
WEBでのお問い合わせはこちら

金具の選び方
金具の選び方について

ブラケット壁面取付/内々仕様:フラットタイプの場合、チャンネルサポート(棚柱)・専用取付ビス・
ホルダー用多機能ブラケット・セイフティホルダー・開き止めバーor開き止め補強バーが必須となります
その他、安全対策パーツもご希望の方はお選び下さい

チャンネルサポート
チャンネルサポート色見本

チャンネルサポート(棚柱)は、
ASF-1:シングルスリットとAWF-5:ダブルスリットの2種類あります
2連以上横並びにガラス棚を設置する場合、ダブルスリットの方が便利です

区切り線
↓↓ YouTubeでも商品をご紹介してますので是非ご覧ください! ↓↓

区切り線
■品番:ASF-1 / 品名:シングルスリット
一般的なチャンネルサポートは、このタイプが良いです
サイズのカットも可能です
安全対策パーツのチャンネルサポート保護キャップ(CAS-1)と併せることで
より安全にご使用いただけます
シングルスリット:サイズ及び価格表
シングルスリット:形状
区切り線
■品番:AWF-5 / 品名:ダブルスリット
チャンネルサポートを3本以上連続で取り付けし、ガラス棚を2連以上
横並びに設置する場合は、ダブルスリットが便利です
ダブルスリット:サイズ及び価格表
ダブルスリット:形状
区切りライン線
■品番:AT-P / 品名:チャンネルサポート専用取付ビス
チャンネルサポートで壁面に取り付ける際の専用ビスです
コンパネ等の木下地の場合、ビスの長さ 20mm~30mmで良いです
プラスターボードの下地(軽鉄)の場合、ビスの長さ 40mm以上必要です
※下地がない場所には取付できないので事前にご確認ください
チャンネルサポート専用取付ビス:サイズ及び価格表
チャンネルサポート専用取付ビス:形状
区切りライン線
多機能ブラケット
ブラケット色見本

※色見本(写真:R-110GS)

内々仕様:フラットタイプの場合、ブラケットは

・ホルダー用多機能ブラケット
・セイフティホルダー
・開き止めバー o r 開き止め補強バー
をセットで使用して下さい

※ブラケット呼び名サイズ=ガラス奥行きサイズとなります
呼び名の例

区切りライン線
■品番:R-120GHS / 品名:ホルダー用多機能ブラケット
ホルダー用多機能ブラケットにセイフティホルダーを
装着して、ガラスを受けるかたちとなります
ホルダー用多機能ブラケット:形状
ホルダー用多機能ブラケット:サイズ及び価格表
区切りライン線

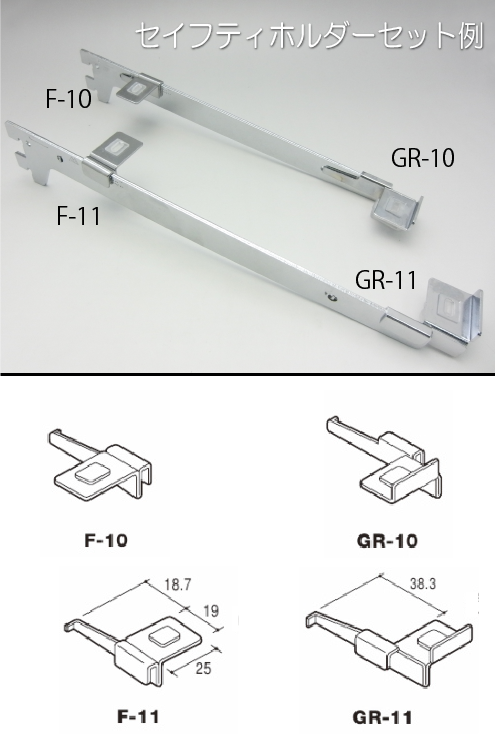

■セイフティホルダー
内々仕様:フラットタイプ専用のセイフティホルダーです
ガラス1枚に対し、F-10・F-11・GR-10・GR-11の4ヶ1setとなります

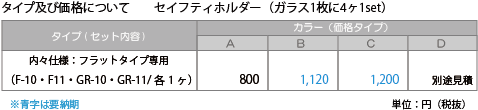

セイフティホルダー/フラットタイプ:サイズ及び価格表
セイフティホルダー/フラットタイプ:形状
区切り線
■品番:JPB-9 / 品名:開き止めバー
開き止めバーにより、ガラスの落下防止となります
両端ホルダーにつきましては、当方にてセットさせていただきます
切断実寸寸法は、チャンネルサポート間の長さ(ピッチ)によって決まります
チャンネルサポート間の芯々寸法は、打合せさせていただきます
開き止めバー価格表/JDB-9
開き止めバー:形状
区切り線
■品番:JPB-15 / 品名:開き止め補強バー
開き止めバーにより、ガラスの落下防止となります
また、JDB-15は補強効果もあります
両端ホルダーにつきましては、当方にてセットさせていただきます
切断実寸寸法は、チャンネルサポート間の長さ(ピッチ)によって決まります
チャンネルサポート間の芯々寸法は、打合せさせていただきます
開き止め補強バー価格表/JDB-15
開き止め補強バー:形状

≪切断実寸法算出図≫

切断実寸法算出図/JPB-9,15
タイトル線
TOPへ戻る
WEBでのお問い合わせはこちら

安全対策パーツ
安全対策パーツについて

必須のパーツではありませんが、各種基本パーツと併用することで、より安全にご使用いただけます

■品番:CAS-1 / 品名:チャンネルサポート断面保護キャップ
チャンネルサポートの上下に取付可能な保護キャップです
引掛かり防止になります
チャンネルサポート断面保護キャップ:サイズ及び価格表
チャンネルサポート断面保護キャップ:形状
区切り線
■品番:NGO / 品名:ガラス棚押さえ
チャンネルサポートに装着するガラス棚押さえです
水平ブラケットと合せて使用できます

カラー:クローム・Aニッケルサテン・APゴールド色のみとなります
※安価でクリアのSGO:ガラス押さえもあります
チャンネルサポート間の芯々寸法は、打合せさせていただきます
NGO・SGO価格表
NGO画像
SGO画像
タイトル線
TOPへ戻る
WEBでのお問い合わせはこちら

ガラスの選び方
ガラス厚み・サイズの決め方について
■ガラス厚みについて
ブラケット:内々仕様/フラットタイプの場合、ガラス厚みは5・6・8・10・12mmとして下さい
載せる物によっても違いますが、厚み8mm以上あれば強度的にはまず問題ありません
<ブラケット間の距離(ピッチ)が600mm以下の場合>
  厚み5mmもしくは6mmで問題ありません
  目安としては、概ね5kg以上の物を載せる場合は、厚み6mm以上をお勧めします



<ブラケット間の距離(ピッチ)が600mm~850mm以下の場合>
  最低でも6mm以上は必要です
  目安としては、概ね5kg以上の物を載せる場合は、厚み8mm以上をお勧めします



<ブラケット間の距離(ピッチ)が850mm~1200mm以下の場合>
  最低でも8mm以上をお勧めします

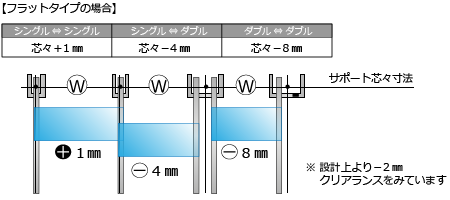

■ガラス幅サイズについて(内々仕様/フラットタイプ)
ガラス幅サイズはチャンネルサポートの芯々寸法により計算します
内々仕様/フラット:ガラス幅サイズ決め方
■ガラス奥行きサイズついて
ガラス奥行きは、ブラケットの呼び名と同じサイズにして下さい
呼び名の例
R-120ghs使用例
ブラケット実寸法 = 呼び名 - 10mm
ガラス奥行き = 呼び名 となります
計算上では、R-120GHSを使用する場合
壁面からブラケット先端まで
ブラケット呼び名(ガラス奥行き)+約15mm
タイトル線
ガラス種類について
ガラスの種類は、ご使用用途や設置場所等に合わせて、下記の4種類よりお選びいただけます
選び方が分からない場合は、お問い合せの際にお気軽にご相談ください
強化フロートガラス:フロートガラスの約3~5倍の強度です
高透過ガラス:フロートガラスよりも透明度の高いガラスです
フロスト(タペストリー)ガラス:フロートガラス表面をすりガラス加工したガラスです
スモークガラス:フロートガラスに着色したガラスです。グレーとブロンズがあります
タイトル線
ガラス形状について
ガラスの形状は基本は四角形です
ガラス形状は、四角形が基本的な形となります
内々仕様の場合、4隅は角落とし加工で特に問題はありません
四隅の処理について

●角落とし加工(かどおとしかこう)

 四角形の場合、その4隅は通常1mm~2mm程度角を落とします
 この加工によって、ガラスの角も触っただけで手が切れたりするようなことは
 100%ありませんので、安心してご使用いただけます

角落とし加工は無料です


タイトル線
切断面処理方法について
ガラス棚として使用する場合、切断面処理は全周糸面磨きが良いです
ガラス3方が壁等に囲まれている場合でも、最低限糸面磨きとして下さい
その他、幅広面取り加工やかまぼこ面磨き加工をすることで、高級感が増し更に安全にご使用いただけます
糸面磨き断面図 幅広面磨き断面図 かまぼこ面磨き断面図
切断面処理の詳細についてはコチラ三角画像三角画像
切断面処理方法についての詳細ページへ
タイトル線
TOPへ戻る

ご希望のガラス仕様等をご記入して下さい

お問い合せ内容

 見積を依頼する 【価格(送料含む)と納期をご連絡いたします】
 注文を依頼する 【価格(送料含む)と発送日をご連絡いたします】

ご希望の内容について

 ガラス・金具のセットを希望する

 ガラスのみを希望する

 金具のみを希望する

ガラスの仕様について

ご記入頂きたい項目

 ・ガラス種類

 ・ガラス厚み

 ・ガラスサイズ

 ・ガラス枚数

 ・切断面処理方法

 ・4隅の加工

ご希望のガラスの仕様についてご記入して下さい

【記入例の項目】
下記についてできるだけ詳しくご記入ください

---- ガラスについて 記入例 ----

・ガラス種類  :強化フロートガラス

・ガラス厚み  :6mm

・ガラスサイズ :幅892mm・奥行250mm

・ガラス枚数  :4枚

・切断面処理方法:全周糸面磨き

・4隅の加工  :4隅角落とし加工

受け金具について

ご記入頂きたい項目

・カラーパターン

・チャンネルサポート

・取付ビス

・ブラケット

・安全対策パーツ

ご希望の受け金具についてご記入ください

以下記入例です。できるだけ具体的にご記入ください

---- ブラケット/内々仕様:フラットタイプ 記入例 ----

【カラーパターン】

・クローム

【チャンネルサポート】

・AWF-5:ダブルスリット / サイズ900mm / 4本

・AT-P :専用取付ビス / サイズ40mm / 1袋

【ブラケット】

・R-120GHS:ホルダー用多機能ブラケット / サイズ250mm / 8ヶ

・F-10、F-11、GR-10、GR-11:セイフティホルダー / 4set

・JPB-9   :開き止めバー / サイズ896mm / 8本

【安全対策パーツ】

・CAS-1 :チャンネルサポート断面保護キャップ / 4ヶ

・NGO   :ガラス棚押さえ / 8ヶ
